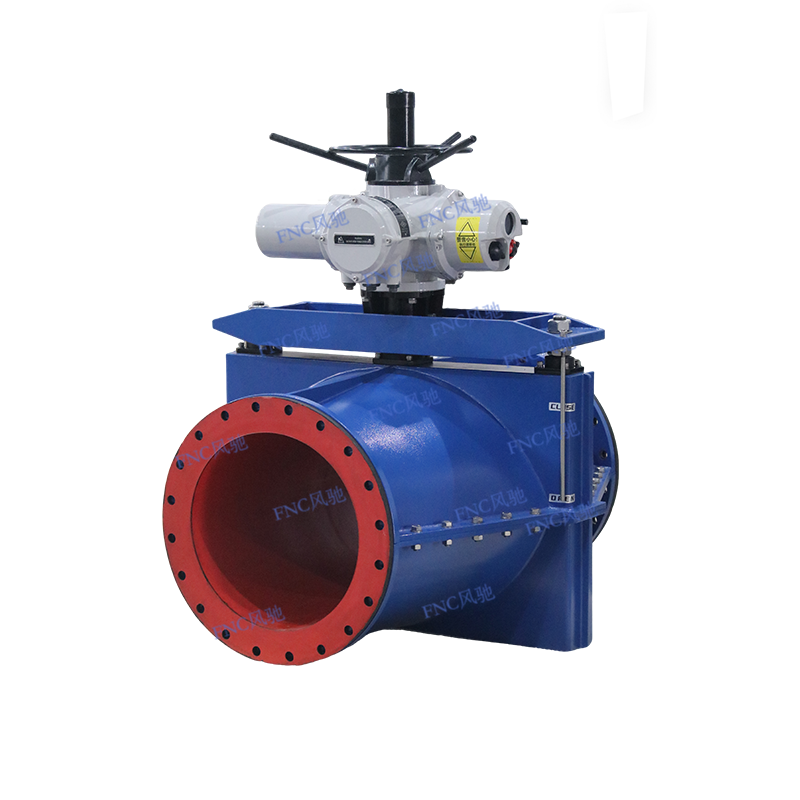

Valvole a manicotto pneumatiche: guida e applicazioni

Nelle industrie di processo in cui le valvole convenzionali si guastano prematuramente a causa di abrasione, attacco chimico o accumulo di fluidi sui componenti interni, le valvole a manicotto ad azionamento pneumatico offrono un'alternativa strutturalmente distinta e altamente pratica. Il loro principio di funzionamento, ovvero l'utilizzo di aria compressa per chiudere un manicotto flessibile in gomma anziché spostare un disco, una sfera o una saracinesca metallica attraverso il percorso del flusso, elimina i componenti meccanici interni che rappresentano i punti di guasto più comuni nei progetti di valvole tradizionali. Il risultato è una valvola in grado di gestire fanghi, polveri, granuli e fluidi chimicamente aggressivi con una durata di servizio e un profilo di manutenzione che i tipi di valvole concorrenti semplicemente non possono eguagliare nelle stesse condizioni.

Come Valvole a manicotto ad azionamento pneumatico Lavoro

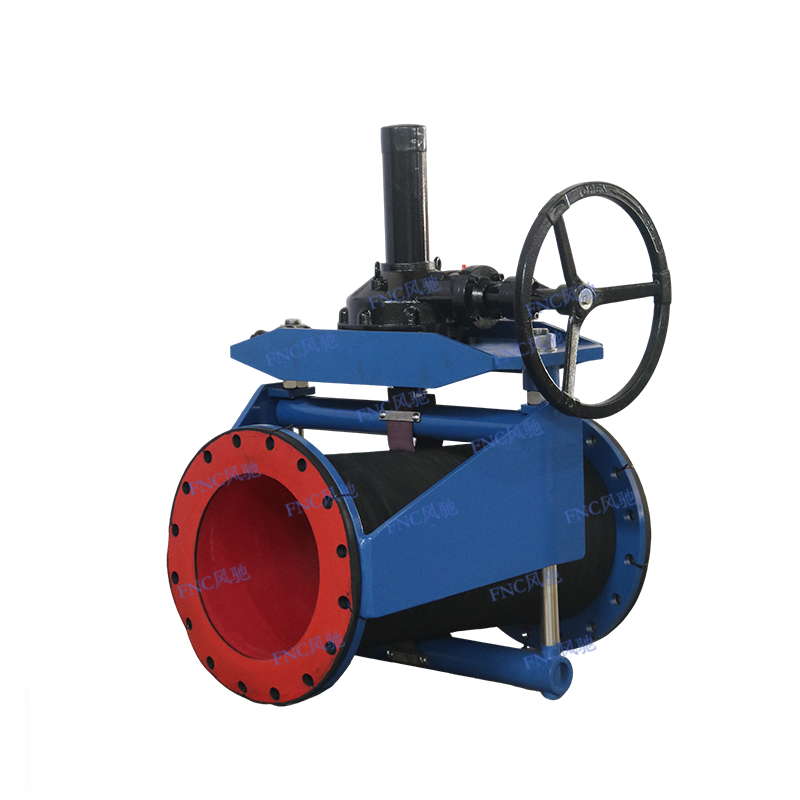

Il meccanismo di funzionamento delle valvole a manicotto ad azionamento pneumatico è elegantemente semplice. Il corpo della valvola è costituito da un alloggiamento esterno, generalmente realizzato in ghisa, acciaio al carbonio, acciaio inossidabile o tecnopolimero, con un'apertura di ingresso e uscita attraverso la quale è installato un manicotto in gomma flessibile continuo. Questo manicotto costituisce l'unico componente bagnato della valvola: il fluido controllato non entra mai in contatto con il corpo valvola, l'attuatore o qualsiasi elemento strutturale metallico.

Per chiudere la valvola viene introdotta aria compressa nello spazio tra il corpo esterno e il manicotto in gomma. Quando la pressione dell'aria si accumula in questa camera anulare, esercita una forza radiale uniforme sul manicotto, facendolo collassare verso l'interno da tutti i lati contemporaneamente fino a quando il foro non viene completamente chiuso e il flusso viene interrotto. Per aprire la valvola, l'aria compressa viene scaricata dalla camera del corpo, scaricando nell'atmosfera nel modello con ritorno a molla o applicando pressione a un'apertura opposta nella configurazione a doppio effetto, consentendo all'elasticità intrinseca del manicotto di riportarlo nella posizione di foro circolare completamente aperto.

Questa logica di attuazione è completamente separata dal mezzo fluido. Il sistema di aria compressa controlla l'apertura e la chiusura del manicotto in gomma, mentre il fluido entra in contatto solo con il manicotto interno. Questa separazione strutturale riduce significativamente il rischio di corrosione dell'attuatore, inceppamento meccanico e instabilità della tenuta in processi con fanghi, polveri o chimicamente aggressivi, condizioni che degradano rapidamente la baderna, le sedi e gli steli dell'attuatore delle valvole a saracinesca, a globo e a farfalla.

Vantaggi strutturali rispetto ai modelli di valvole convenzionali

Il percorso del flusso a passaggio totale e senza ostacoli delle valvole a manicotto ad azionamento pneumatico quando sono completamente aperte è uno dei vantaggi pratici più significativi. A differenza delle valvole a sfera con trim a passaggio ridotto, delle valvole a saracinesca con saracinesche parzialmente retratte o delle valvole a farfalla con disco permanentemente nel flusso di flusso, una valvola a manicotto completamente aperta presenta un foro circolare libero pari al diametro nominale del tubo. Ciò significa zero ostruzioni del flusso, zero geometria interna che induce turbolenze e nessuna posizione in cui le particelle abrasive possano urtare una sede metallica o il bordo del disco.

L'assenza di cavità interne è altrettanto importante nelle applicazioni igieniche e di movimentazione delle polveri. Le valvole convenzionali con premistoppa, premistoppa e cavità del corpo creano spazi in cui il prodotto può accumularsi, indurirsi o contaminare i lotti successivi. Le valvole a manicotto ad azionamento pneumatico non hanno nessuna di queste cavità: l'interno del manicotto è liscio, autopulente durante il flusso e completamente drenabile. Nelle linee di trasferimento delle polveri farmaceutiche, nella movimentazione degli ingredienti alimentari e nei sistemi di trasporto di cemento o ceneri volanti, questa caratteristica riduce direttamente i cicli di pulizia e il rischio di contaminazione incrociata.

La semplicità della manutenzione è un altro vantaggio strutturale determinante. L'unico componente soggetto ad usura in una valvola a manicotto ad azionamento pneumatico è il manicotto di gomma stesso. Quando il manicotto raggiunge la fine della sua vita utile (rilevabile tramite ispezione visiva per eventuali crepe sulla superficie, delaminazione o formazione di fori stenopeici) la sostituzione non richiede strumenti speciali, nessun isolamento della linea oltre una semplice depressurizzazione e nessun tecnico specializzato. Il manicotto viene rimosso e sostituito in pochi minuti, riportando la valvola alle massime prestazioni a una frazione del costo di sostituzione del trim o dei componenti dell'attuatore di una valvola convenzionale comparabile.

Materiali dei manicotti in gomma e loro selezione

Il manicotto in gomma è il componente critico per le prestazioni di ogni valvola a manicotto ad azionamento pneumatico. La scelta dell'elastomero corretto per le condizioni specifiche di fluido, temperatura e pressione dell'applicazione è la decisione ingegneristica più importante nelle specifiche delle valvole a manicotto. Il materiale sbagliato del manicotto si degraderà rapidamente durante il servizio oppure non riuscirà a fornire un'adeguata resistenza chimica, con conseguente sostituzione prematura o contaminazione del processo.

Oltre alla scelta dell’elastomero di base, anche lo spessore della parete del manicotto e la struttura del rinforzo influiscono sulle prestazioni. I manicotti destinati al servizio ad alta pressione incorporano strati di rinforzo in tessuto o corda incorporati all'interno della parete in gomma per resistere all'espansione radiale sotto la pressione della linea e per prolungare la durata alla fatica attraverso ripetuti cicli di apertura-chiusura. Per le applicazioni con liquami abrasivi, le pareti più spesse del manicotto in gomma naturale forniscono una maggiore profondità del materiale prima che la superficie usurata dall'abrasione raggiunga lo strato di rinforzo, prolungando direttamente gli intervalli di manutenzione.

Principali industrie e applicazioni

Le valvole a manicotto ad azionamento pneumatico sono ampiamente utilizzate in condizioni di lavoro difficili in un'ampia gamma di settori. La loro idoneità non è determinata da un singolo settore verticale ma dalla natura dei fluidi gestiti: ovunque siano presenti fluidi abrasivi, appiccicosi, corrosivi o sensibili alla contaminazione, le valvole a manicotto offrono vantaggi che i tipi di valvole convenzionali non possono replicare.

• Estrazione mineraria e lavorazione dei minerali: I liquami di decantazione, il concentrato di minerali e l'acqua di processo carica di solidi abrasivi distruggono rapidamente il rivestimento delle valvole con sedi metalliche. Le valvole a manicotto ad azionamento pneumatico con manicotto in gomma naturale gestiscono questi fluidi con una bassa frequenza di manutenzione e intervalli di sostituzione del manicotto prevedibili in base al volume di produzione piuttosto che a guasti imprevisti.
• Cemento e materiali da costruzione: Il trasporto pneumatico di cemento, ceneri volanti, calce e polveri simili crea condizioni di flusso altamente abrasive e adesive. Il foro autopulente della valvola a manicotto e l'assenza di cavità interne impediscono l'accumulo di polvere che altrimenti causerebbe il grippaggio o la mancata tenuta completa delle valvole convenzionali.
• Trattamento chimico e delle acque: Il dosaggio e il trasferimento di acidi, alcali e agenti ossidanti nel trattamento dell'acqua e nella produzione chimica traggono vantaggio dall'EPDM o dai materiali del manicotto chimicamente resistenti che isolano completamente il corpo della valvola e l'attuatore dai fluidi aggressivi.
• Alimentare, bevande e farmaceutico: I materiali del manicotto conformi alla FDA e un foro liscio e pulibile rendono le valvole a manicotto ad azionamento pneumatico adatte per applicazioni igieniche in cui la purezza del prodotto e la facilità delle procedure CIP (pulizia sul posto) sono requisiti normativi.
• Movimentazione delle acque reflue e dei fanghi: Gli impianti di trattamento delle acque reflue municipali e industriali utilizzano valvole a manicotto sulle linee dei fanghi, dove il contenuto fibroso e particolato sporcherebbe rapidamente le sedi e i meccanismi di attuazione di tipi di valvole alternativi.

Considerazioni su dimensionamento, pressione e attuazione

Il corretto dimensionamento delle valvole a manicotto ad azionamento pneumatico implica molto più che la semplice corrispondenza del foro nominale al diametro del tubo. È necessario valutare la relazione tra pressione di linea, rigidità del manicotto e pressione dell'aria di attuazione disponibile per garantire che la valvola possa ottenere una chiusura completa affidabile rispetto alla pressione differenziale di esercizio.

Come principio di progettazione generale, la pressione dell'aria di attuazione applicata al corpo della valvola deve superare la pressione di linea del fluido controllato di un margine sufficiente a comprimere completamente il manicotto. La maggior parte dei produttori specifica la pressione dell'aria di attuazione minima richiesta in funzione della pressione della linea e delle dimensioni del manicotto, con requisiti tipici che vanno da 1,5 a 2 volte la pressione della linea per una chiusura affidabile. Laddove la pressione di alimentazione dell'aria compressa dell'impianto è limitata, questa relazione può limitare la pressione di linea massima alla quale può essere applicata una determinata valvola a manicotto e deve essere verificata durante la progettazione del sistema anziché ipotizzata.

Per il servizio di strozzamento, in cui le valvole a manicotto azionate ad aria vengono utilizzate per regolare il flusso anziché semplicemente aprire o chiudere, la valvola deve essere dimensionata in modo conservativo per evitare di azionare il manicotto nella posizione parzialmente collassata per periodi prolungati. La chiusura parziale prolungata concentra lo stress meccanico in punti specifici della circonferenza del manicotto, accelerando l'inizio delle cricche da fatica e riducendo la durata di servizio. Laddove è richiesta una regolazione continua del flusso, un attuatore dotato di posizionatore con un profilo del manicotto caratterizzato fornisce un comportamento di strozzamento più controllato e distribuisce la sollecitazione in modo più uniforme sulla superficie del manicotto.

Migliori pratiche di installazione e manutenzione

Le valvole a manicotto ad azionamento pneumatico devono essere installate con orientamento orizzontale della tubazione, ove possibile, con il collegamento dell'aria di attuazione posizionato verso l'alto. Questo orientamento garantisce che eventuali particelle solide o sedimenti nel fluido si depositino lontano dalla zona di schiacciamento del manicotto quando la valvola è chiusa, riducendo il rischio che solidi rimangano intrappolati nella chiusura che potrebbero impedire la completa tenuta o causare usura localizzata del manicotto.

L'aria compressa fornita alla valvola deve essere filtrata e asciutta. L'umidità nell'aria di attuazione può accumularsi nel tempo nella camera del corpo anulare, in particolare in ambienti freddi dove è probabile la formazione di condensa, causando potenzialmente la corrosione dell'interno del corpo della valvola o, in condizioni di gelo, la formazione di ghiaccio che impedisce il funzionamento della valvola. Una semplice unità filtro-regolatrice sulla linea di alimentazione dell'aria affronta sia la contaminazione che il rischio di umidità a un costo minimo.

L'ispezione programmata delle maniche dovrebbe essere incorporata nelle routine di manutenzione pianificate. L'ispezione visiva per individuare eventuali crepe sulla superficie esterna, deformazioni anomale o segni di trafilamento del supporto attraverso la parete del manicotto consente di pianificare la sostituzione del manicotto durante i tempi di inattività programmati anziché a causa di guasti imprevisti. Il monitoraggio della durata delle maniche in termini di cicli operativi o volume di produzione, piuttosto che in termini di calendario, fornisce una base più accurata per la pianificazione della sostituzione in applicazioni ad alto carico. Con queste pratiche semplici in atto, le valvole a manicotto ad azionamento pneumatico offrono il basso costo totale di proprietà e l'affidabilità operativa che le rendono la valvola preferita negli ambienti di processo più esigenti del settore.
