Dati sulle prestazioni

• Diametro nominale: DN15 ~ DN2000
• Pressione nominale: PN6~PN40 (varia in base alle dimensioni, al tipo di connessione e al metodo di attuazione)
• Classe di perdita: Classe V
• Supporti applicabili: Per manicotti in gomma standard: liquame minerale, fango, pasta di carta, ecc. Per altri manicotti in gomma opzionali: I materiali di rivestimento corrispondenti vengono selezionati in base alle caratteristiche medie (come temperatura, pressione, dimensione delle particelle, corrosività, ecc.).
• Intervallo di temperatura: Per manicotti in gomma standard: ≤ 80°C. Per altri manicotti in gomma opzionali: Up to 160°C
• Caratteristica del flusso: flusso a passaggio pieno e senza ostacoli

Metodi di connessione e attuazione

• Tipo di connessione: tipo flangiato

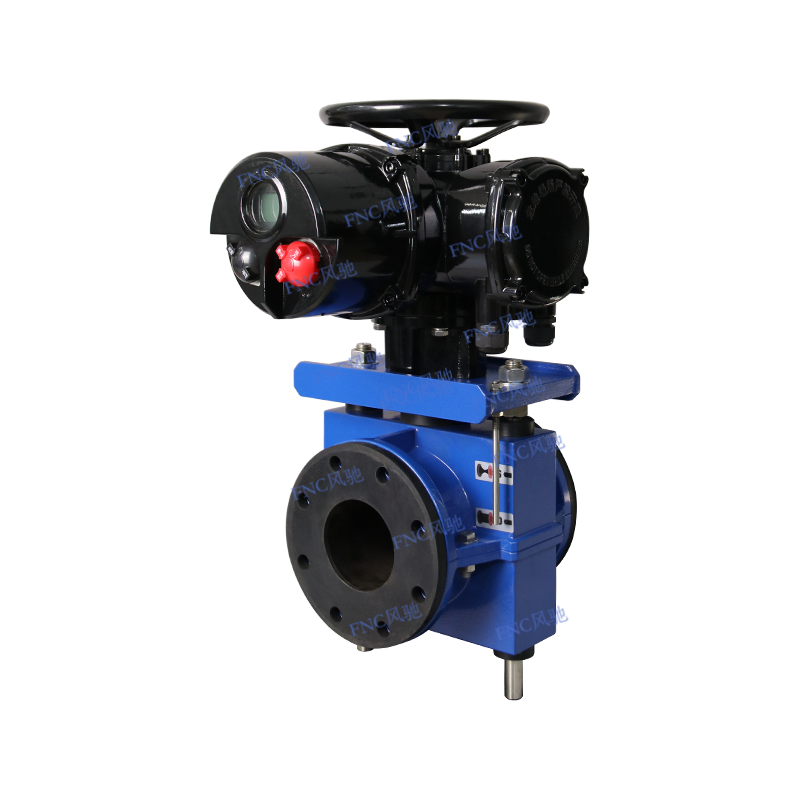

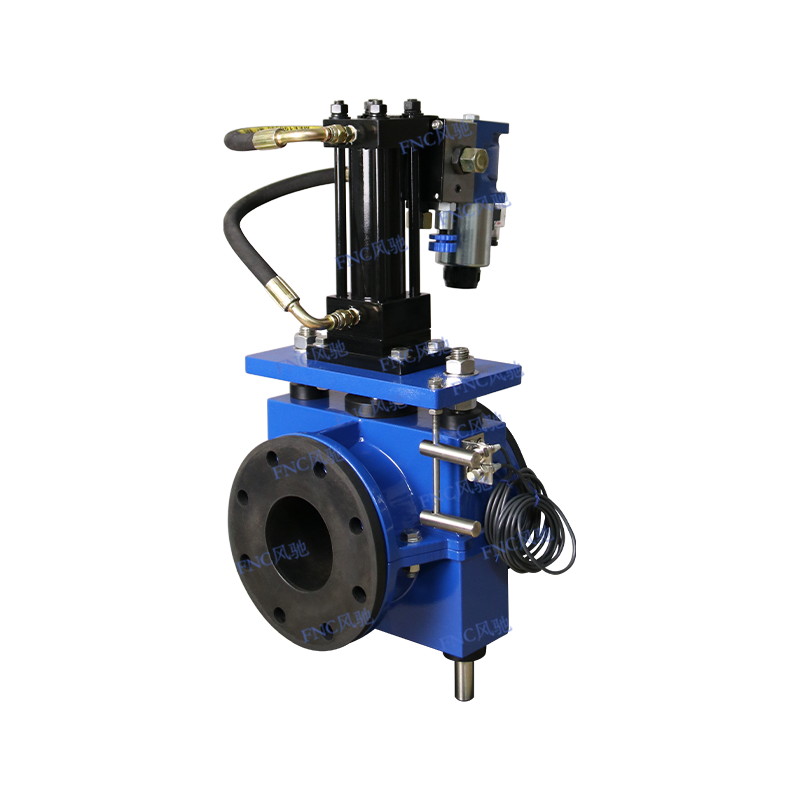

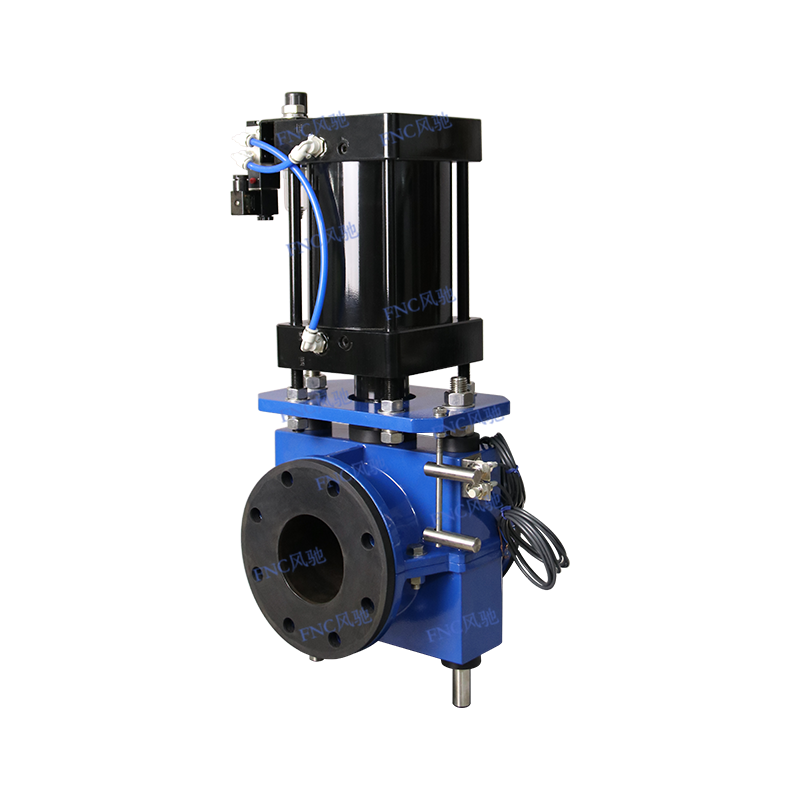

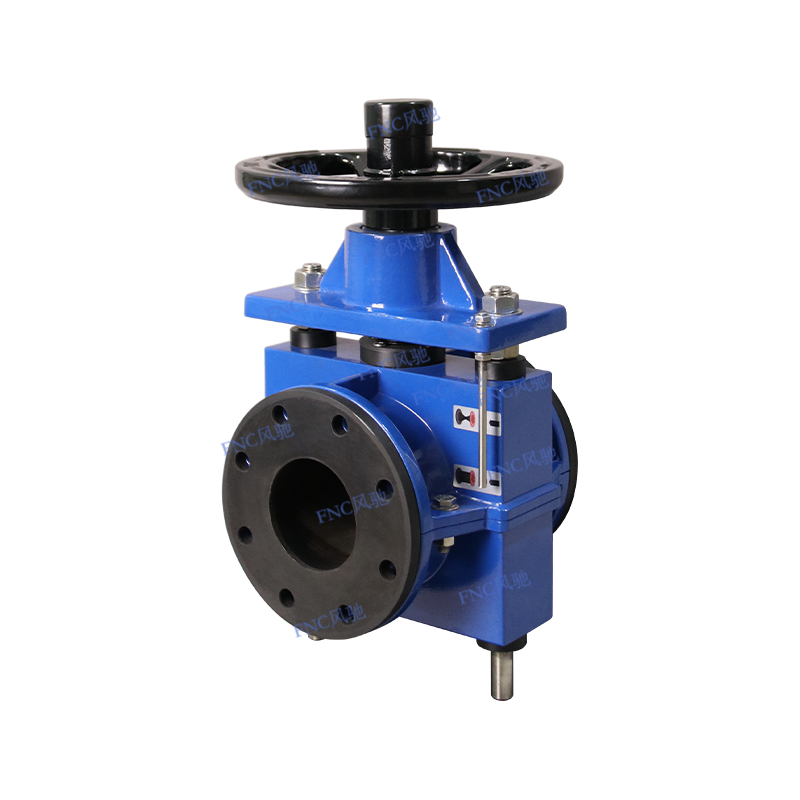

• Metodo di attuazione: manuale, ingranaggio a vite senza fine, pneumatico (semplice effetto, doppio effetto), elettrico (tipo on-off, tipo modulante), idraulico, modulante pneumatico (con posizionatore)

Scenari applicabili: Estrazione mineraria, trattamento delle acque reflue, processi di controllo chimico, centrali elettriche

La personalizzazione è disponibile in base ai requisiti.

Caratteristiche del prodotto

• Design a passaggio totale: nessuna limitazione del flusso;
• Chiusura centrale: prolunga la durata di servizio della boccola;
• Solo la boccola entra in contatto con il fluido: esiste solo una parte soggetta ad usura;
• Funzione autopulente: nessun inceppamento;
• Molteplici opzioni di materiale per le boccole: soddisfano i requisiti di diversi mezzi;
• Design robusto: prolunga l'intervallo tra i servizi di manutenzione;
• La boccola in gomma, il "componente principale" della valvola a manicotto, è una parte della valvola che entra in contatto con il fluido di processo;
• Design personalizzato della boccola: la struttura della boccola più adatta viene selezionata in base alle condizioni applicative del cliente;
• Quando la valvola raggiunge la fine della sua vita utile, è possibile ottenere una valvola a manicotto "quasi nuova" dopo aver sostituito la boccola.

Caratteristiche strutturali

• Completamente aperta: la boccola elastica a passaggio totale della valvola a manicotto non presenta spazi vuoti o angoli morti;
• Processo di chiusura: Chiusura centrale: questa funzione evita turbolenze e usura all'interno della boccola. La boccola forma un tubo Venturi liscio e chiuso e si autopulisce ad ogni operazione;
• Completamente chiusa: la valvola a manicotto garantisce l'arresto bidirezionale senza perdite quando è completamente chiusa, adottando un design intrinsecamente sicuro che non richiede manutenzione per le guarnizioni.

Materiali

• Materiale del corpo valvola: Acciaio al carbonio, Ferro duttile, SS304 o altri
• Materiale boccola: NR, EPDM, NBR, ecc.
• Materiale dello stelo della valvola: SS304
• Materiale di fissaggio: SS201, 304, 316

La personalizzazione è disponibile in base ai requisiti.

Valvola a manicotto Tabella di selezione del tipo di connessione （ Solo per riferimento）

Valvola a manicotto Actuation Method Selection Table（ Solo per riferimento）
