Valvole a ghigliottina KGV-H

Il design della valvola a saracinesca per liquami ad alta pressione KGV-H è caratterizzato da una flangia piatta, senza baderne e un design bidirezionale con due rivestimenti elastici a diametro intero per carichi pesanti abbinati. Non presenta ostruzioni interne e può fornire un'interruzione senza perdite quando il cancello è chiuso. Quando la valvola viene aperta, il rivestimento sigilla sotto un carico di compressione elevato, creando un recipiente a pressione con valvola. Quando la corsa della saracinesca passa attraverso il rivestimento elastico, potenziali ostruzioni nella tubazione potrebbero fuoriuscire nell'ambiente tra il rivestimento inferiore della camera della valvola. Ogni manicotto è dotato di un rinforzo interno stampato integrale che mantiene la pressione interna della tubazione. Il manicotto è situato all'interno della camera della valvola per resistere alle elevate forze di taglio quando la saracinesca viene guidata tra di loro. La valvola è dotata di una guarnizione secondaria in elastomero stampato in un unico pezzo e sostituibile per eliminare lo spazio tra la saracinesca e la parte superiore del corpo valvola in qualsiasi direzione, impedendo l'ingresso di contaminanti esterni nella camera della valvola. La guarnizione secondaria è dinamicamente autoregolante, eliminando la necessità di una regolazione continua e supportando la lubrificazione della guarnizione sull'anello della saracinesca, garantendo un movimento regolare della saracinesca e prolungando la durata della tenuta riducendo al contempo la forza operativa richiesta per azionare la saracinesca. La valvola è dotata di una saracinesca per carichi pesanti con una pressione di esercizio massima di 51 bar e una punta a doppia angolazione che può essere completamente rimossa dalla camera della valvola per l'ispezione. La valvola è inoltre dotata di un imbuto di grande capacità per controllare la rimozione del fluido e offrire l'opportunità di scaricarlo via.

Richiedi un preventivo

Caratteristiche del prodotto

La tenuta a tenuta di bolle al 100% garantisce una perdita assoluta pari a zero sul lato a valle;

Il design a doppia sede consente il flusso bidirezionale e l'arresto della valvola;

Il passaggio del flusso senza ostacoli elimina le turbolenze e riduce la perdita di pressione quando il fluido passa attraverso la valvola;

Nessuna cavità della sede, che impedisce l'accumulo di particelle solide e garantisce una chiusura affidabile dell'otturatore;

Una tenuta secondaria con prestazioni di autoregolazione dinamica;

Nessuna necessità di guarnizioni di tenuta o steli, eliminando perdite di guarnizioni e lavori di manutenzione;

Sistema di lubrificazione duraturo e durevole;

Nessun componente metallico a diretto contatto con il liquame;

Design flessibile della staffa: il dado dello stelo può essere smontato dall'alto e sostituito in loco per l'azionamento del cilindro o l'azionamento dell'ingranaggio conico senza saldatura;

Le staffe di posizionamento di apertura/chiusura sono standard per le dimensioni DN400 e inferiori ed è possibile selezionare perni a posizione fissa forniti dalla fabbrica o preparati dall'utente.

Caratteristiche del progetto

Il design della staffa per impieghi gravosi adotta un dado dello stelo rimovibile in alto, facilitando l'installazione di ingranaggi conici o attuatori pneumatici senza saldatura;

Le staffe di posizionamento apertura/chiusura sono standard (per dimensioni DN400 e inferiori);

In posizione aperta, la saracinesca in acciaio inox può essere completamente ritirata dal liquame, consentendo l'ispezione o la sostituzione della saracinesca senza smontare la valvola;

Il cancello in acciaio inossidabile 316 è la configurazione standard;

La tenuta secondaria autoregolante dinamicamente mantiene la lubrificazione;

Boccola di tenuta elastica FENGCHI sostituibile in loco per una facile installazione;

Passaggio del flusso senza ostacoli, nessun contatto metallo-metallo, nessun blocco guida o scanalature a forma di cuneo;

Il design della boccola a doppia tenuta fornisce un arresto di tipo "piastra cieca" quando la valvola è chiusa; le boccole di tenuta si adattano saldamente per isolare la media pressione, eliminando la necessità di guarnizioni della flangia;

La foratura standard della flangia del corpo valvola monopezzo è PN10, con foratura PN16/ANSI B16.5/150 come opzione;

La corsa controllabile dell'area di lavaggio impedisce alla saracinesca di inserirsi troppo in profondità nella boccola di tenuta in posizione chiusa, riducendo lo stress sulla boccola di tenuta e la possibilità di strappo della boccola; tutti i bulloni sono dotati di rondelle di sicurezza sottostanti.

Materiali

Materiale del corpo valvola: ferro duttile, SS304 o altri

Materiale boccola: NR, EPDM, NBR, ecc.

Materiale dello stelo della valvola: SS304

Materiale cancello: SS304, 316, 2205, 2507

Materiale di fissaggio: SS201, 304, 316

Materiale della guarnizione secondaria: EPDM

La personalizzazione è disponibile in base ai requisiti.

Tabella di selezione del tipo di collegamento della valvola a saracinesca per liquame（ Solo per riferimento）

Tipo di connessione	Gamma di dimensioni adatta	Intervallo di pressione nominale	Vantaggi fondamentali
Connessione flangiata	DN15~DN2000	PN10~PN40	Collegamento stabile, tenuta affidabile, resistente ai liquami impatto, facile montaggio/smontaggio e conveniente per successive manutenzioni e sostituzioni delle valvole
Connessione wafer	DN15~DN600	≤PN16	Struttura compatta, dimensioni ridotte, peso leggero, risparmio spazio e costi di installazione, adatto per una rapida requisiti di installazione
Connessione ad aletta	DN100~DN600	PN10~PN25	Installazione flessibile, consente lo smontaggio indipendente della valvola senza influenzare il sistema di tubazioni, tenuta superiore prestazioni rispetto alle normali connessioni di tipo wafer
Connessione filettata	DN15~DN50	≤PN10	Struttura semplice, installazione rapida, basso costo, dimensioni compatte adatte a spazi ristretti
Connessione saldata	DN15~DN300	PN40~PN160	Rischio di perdite zero, elevata forza di connessione, resistente ad alta pressione, vibrazione e impatto dei liquami, adatto per operazioni fisse a lungo termine
Connessione a morsetto	DN15~DN100	≤PN16	Montaggio e smontaggio rapidi, senza vicoli ciechi, facile da pulire, soddisfa i requisiti igienici

Tabella di selezione del metodo di attuazione della valvola a saracinesca per liquame （ Solo per riferimento）

Categoria di attuazione	Tipo specifico	Gamma di dimensioni adatta	Intervallo di pressione nominale	Vantaggi fondamentali

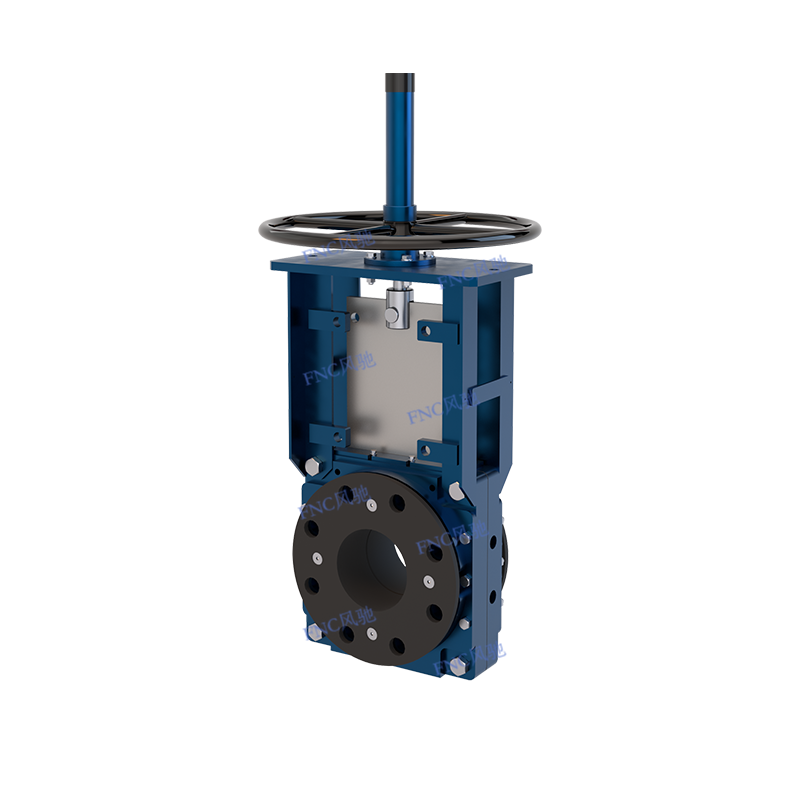

Azionamento manuale	Azionamento del volantino	DN15~DN100	≤PN16	Basso costo, tasso di guasto estremamente basso, manutenzione minima, funzionamento intuitivo

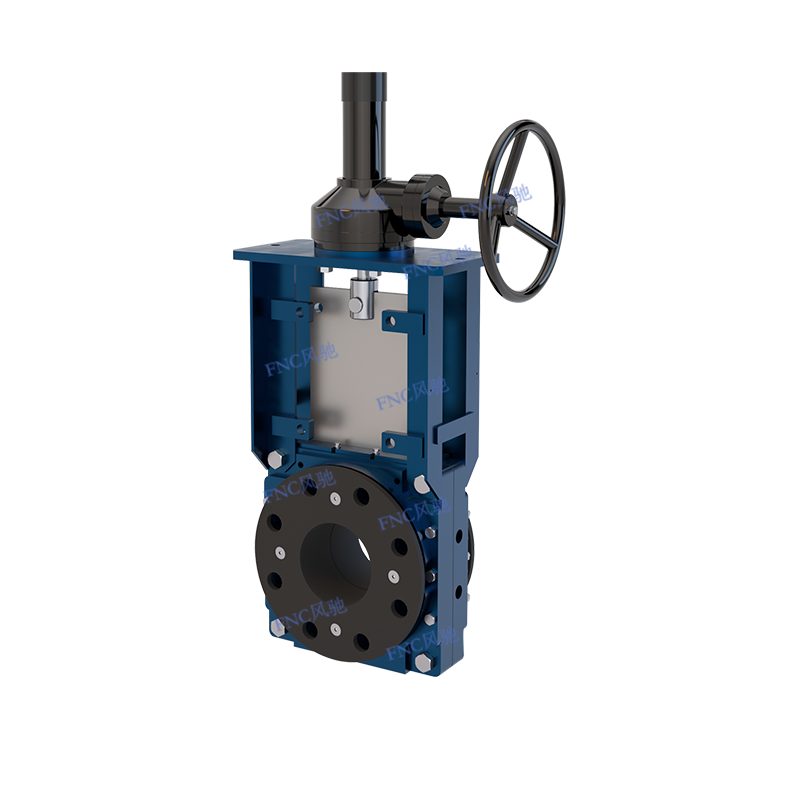

Azionamento manuale	Azionamento dell'ingranaggio a vite senza fine	DN50~DN400	≤PN25	Significativa amplificazione della coppia, funzionamento regolare, elevata precisione di apertura/chiusura, prevengono l'impatto dei liquami sul cancello

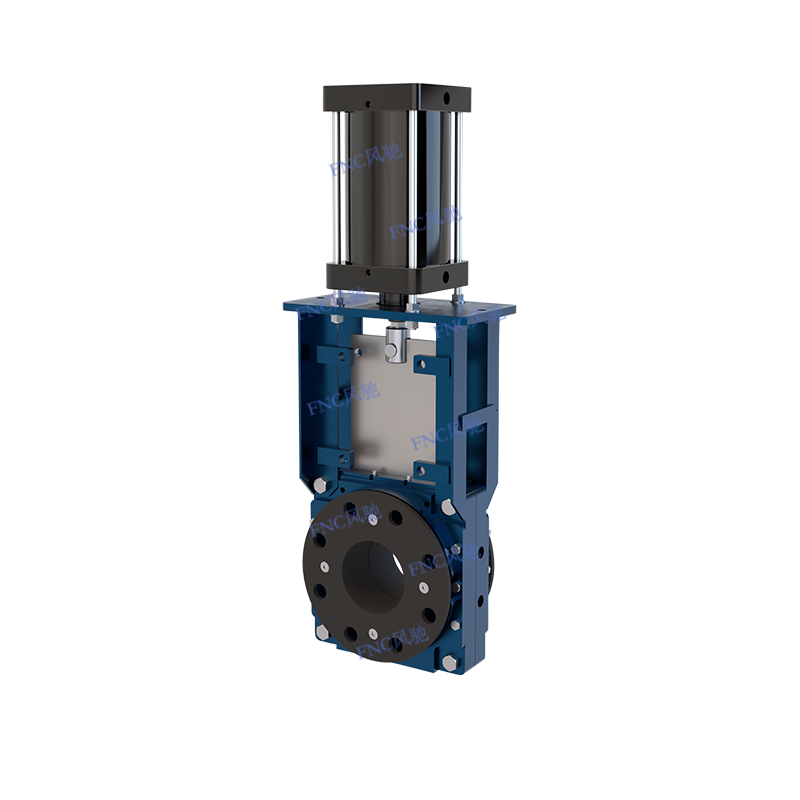

Azionamento pneumatico	Tipo on-off pneumatico (semplice effetto/doppio effetto)	DN100~DN1200	≤PN40	Risposta rapida (1~5 secondi), resistente agli ambienti difficili (antipolvere, antideflagrante), adatto per il funzionamento ad alta frequenza, previene l'inceppamento dei liquami
Azionamento pneumatico	Tipo modulante pneumatico	DN50~DN800	≤PN40	Elevata precisione di regolazione, controllo accurato del flusso, evita l'impatto sulla tubazione, adatto per il controllo a circuito chiuso

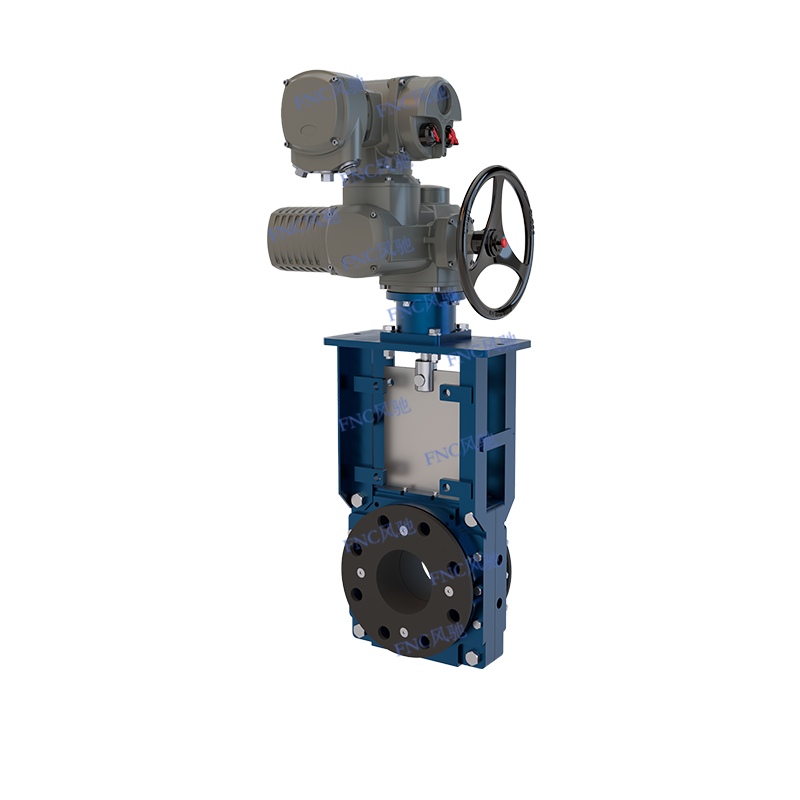

Attuazione elettrica	Tipo elettrico on-off	DN300~DN150 0	≤PN40	Elevato grado di automazione, funzionamento con risparmio di manodopera, adatto per applicazioni di grande diametro e coppia elevata, non è richiesta alcuna operazione manuale in loco
Attuazione elettrica	Tipo modulante elettrico	DN100~DN1200	≤PN40	Ampio campo di regolazione, elevata precisione di controllo, si adatta alla regolazione dinamica del flusso, integrabile con sistemi automatizzati
Attuazione elettrica	Attuazione elettrica antideflagrante	DN100~DN1000	≤PN40	Combina la funzione di controllo remoto con prestazioni antideflagranti, adatte ad ambienti pericolosi

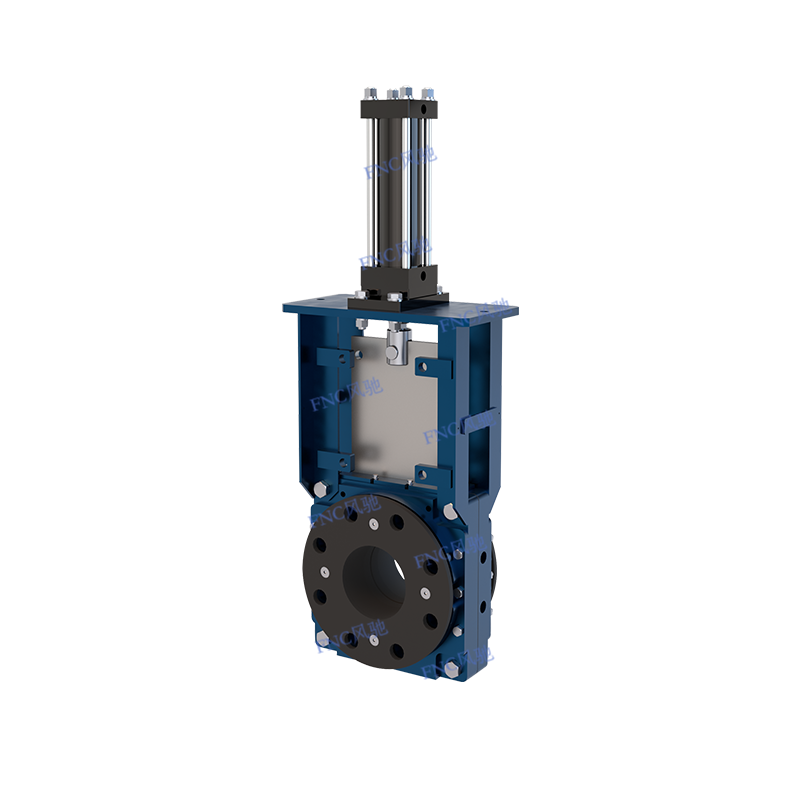

Azionamento idraulico	Azionamento idraulico	DN800~DN2000	PN40~PN160	Coppia di uscita estremamente elevata (2~3 volte quella dell'attuazione pneumatica/elettrica), forte resistenza agli urti, adatta per condizioni di alta pressione e fluttuazione di alta pressione
Attuazione combinata	Azionamento combinato manuale-pneumatico/manuale-elettrico	DN50~DN800	≤PN40	Doppia protezione, previene il guasto della valvola dovuto all'interruzione della fonte di alimentazione, soddisfa i requisiti di sicurezza per tubazioni critiche
